Öffnungsantriebe

E 212 24 V Elektrolinearantrieb zur Automatisierung von Flachform-Oberlichtöffnern

Linearantrieb E 212 R E 212 R
  • Kostengünstige und einfache motorische Lösung für die Ansteuerung von mehreren Scheren
  • Schmale und dezente Optik integriert sich optimal in das Fassadendesign
  • Öffnungsweite über Hublänge variabel regulierbar und bedarfsgerecht einstellbar
  • Lastabschaltung und integrierter Endschalter sowie Hub sind einstellbar
  • Komplett vormontierte Baugruppen erleichtern die Montage
Kontaktieren Sie uns

E 212 24 V

Anwendungsbereiche

  • Automatisierung der GEZE Oberlichtöffner OL 90 N, OL 95 und OL 320
  • Natürliche Lüftung im Fassadenbereich
  • Einwärts öffnende Kippflügel
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Rahmenmontage

Einbausituationen in Referenzobjekten und Videos

Öffnungsantrieb - OL 100 mit E 212, Herz-Zentrum Herz-Zentrum Bad Krozingen RWA und Fenstertechnik, Elektroantrieb für Flachformoberlichtöffner

Öffnungsantrieb - OL 100 mit E 212, Herz-Zentrum

Herz-Zentrum Bad Krozingen RWA und Fenstertechnik, Elektroantrieb für Flachformoberlichtöffner © GEZE GmbH

Öffnungsantrieb - OL 90 mit E 212, VGH Versicherungen Elektrolinearantrieb zur Automatisierung von Flachform-Oberlichtöffnern

Öffnungsantrieb - OL 90 mit E 212, VGH Versicherungen

Elektrolinearantrieb zur Automatisierung von Flachform-Oberlichtöffnern © Lothar Wels / GEZE GmbH

Technische Daten zum Produkt

E 212 24 V
Abmessungen 211 x 30 x 80 mm
Platzbedarf auf Rahmen (min.) Platzbedarf ist individuell zu ermitteln
Platzbedarf auf Flügel (min.) Platzbedarf ist individuell zu ermitteln
Druckkraft 1500 N
Zugkraft 1500 N
Betriebsspannung 24 V DC
Stromaufnahme 1.2 A
Leistungsaufnahme 29 W
Einschaltdauer 25 %
Min. Aderquerschnitt 2.5 mm²
Anzahl der Adern 3 Adern
Betriebstemperatur -20 - 60 °C
Schutzart IP42
Art der Hubverkürzung Mechanisch
Endlagenabschaltung ausgefahren Endschalter
Endlagenabschaltung eingefahren Endschalter
Überlastabschaltung Ja
Kippfenster EINWÄRTS Rahmenmontage Ja

Downloads

Öffnungsantrieb - OL 100 mit E 212, Herz-Zentrum

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Einbausituation (50104)

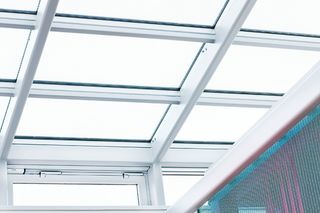

Öffnungsantrieb - OL 90 mit E 212, VGH Versicherungen

KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH

Einbausituation (46989)
E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 449 KB)
E 212 Elektrolinearantrieb OL 90 N Schere (.dwg | 469 KB)
E 212 Elektrolinearantrieb, OL 90 N Schere (.dxf | 2 MB)
E 212 Elektrolinearantrieb, OL 90 N Schere (.dxf | 2 MB)
E 212 Spindelantrieb Hub 40 - 70 mm (.pdf | 242 KB) Einbauzeichnung DE EN (786690)

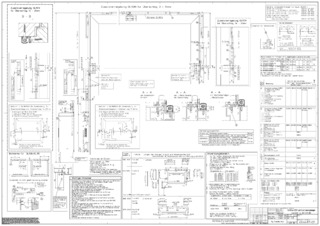

Einbauzeichnungen OL 90 N mit E 212 und Zusatzverriegelung (.pdf | 472 KB) Einbauzeichnung DE (1603604)

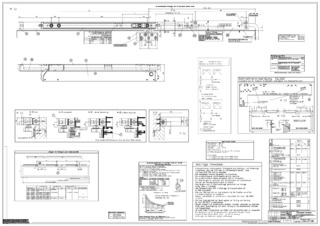

OL 320 mit E 212 horizontal (.pdf | 396 KB) Einbauzeichnung DE (1603531)
OL 320 mit E 212 horizontal (.dxf | 1 MB)
OL 320 mit E 212 horizontal (.dwg | 376 KB)

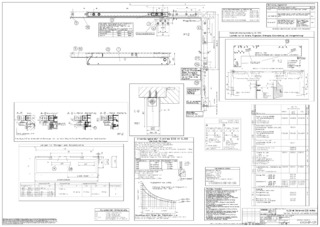

OL 320 mit E 212 vertikal (.pdf | 410 KB) Einbauzeichnung DE (785319)
OL 320 mit E 212 Vertikal (.dxf | 1 MB)
OL 320 mit E 212 vertikal (.dwg | 403 KB)

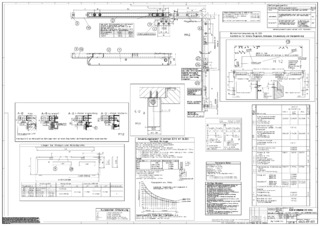

OL 320 mit E 212 vertikal (.pdf | 411 KB) Einbauzeichnung DE (1603524)
OL 320 mit E 212 vertikal (.dxf | 1 MB)
OL 320 mit E212 Horizontal (.dxf | 1 MB)
OL 320 mitE 212 horizontal (.pdf | 411 KB) Einbauzeichnung DE (786249)
OL 320 Zusatzverriegelung mit Handhebel, Kurbel oder E212 (.dxf | 3 MB)

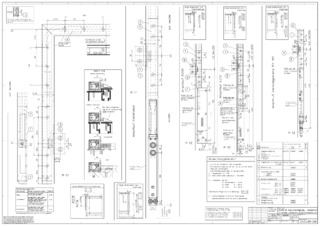

OL 320 Zusatzverriegelung mit Handhebel, Kurbel oder E212 (.pdf | 263 KB) Einbauzeichnung DE (785285)

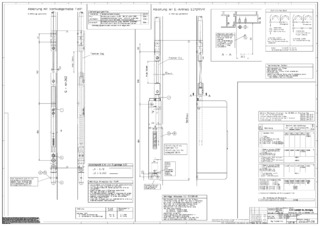

OL 90 N flexible Betätigung mit E 212 und Fz 91 (.pdf | 256 KB) Einbauzeichnung DE (784955)
OL 90 N am Dreieckfenster (.dwg | 497 KB)

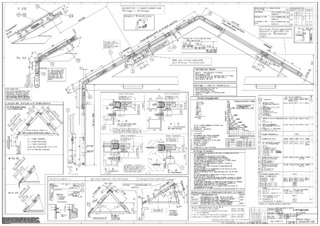

OL 90 N am Dreieckfenster (.pdf | 479 KB) Einbauzeichnung DE (1603585)
OL 90 N am Dreieckfenster (.dxf | 2 MB)
OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dwg | 266 KB)
OL 90 N flexible Bedienung mit E 212 und Fz 91 (.dxf | 839 KB)
OL 90 N Klapp außwärts mit Handhebel, Eckwinkelgetriebe Fz 91 oder E 212 (.DXF | 1 MB)
OL 90 N mit E 212 horizontal (.dwg | 454 KB)

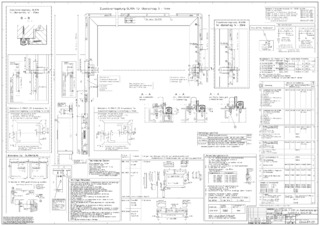

OL 90 N mit E 212 und Zusatzverriegelungen (.pdf | 456 KB) Einbauzeichnung DE (785432)
OL 90 N mit E 212 vertikal (.dwg | 513 KB)

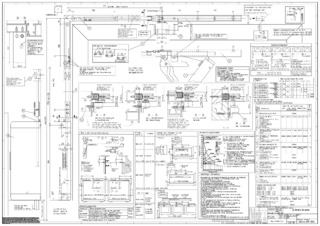

OL 90 N mit E 212 vertikal (.pdf | 480 KB) Einbauzeichnung DE (785071)

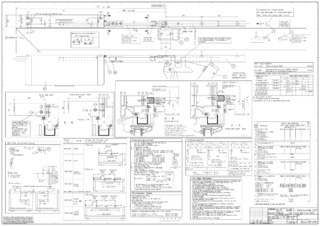

OL 90 N mit Elektroantrieb E 212 (.pdf | 418 KB) Einbauzeichnung DE (785675)
OL 95 + E 212 Zusatzverriegelungen (.dwg | 383 KB)
OL 95 mit E 212 und Zusatzverriegelungen (.pdf | 537 KB) Einbauzeichnung DE (785891)

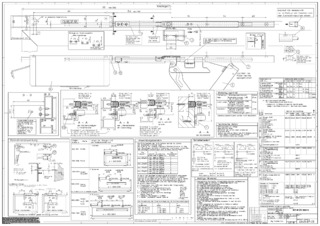

OL 95 mit E 212 horizontal (.pdf | 478 KB) Einbauzeichnung DE (1603622)
OL 95 mit E 212 horizontal (.dwg | 447 KB)
OL 95 mit E 212 und Zusatzverriegelung (.dwg | 236 KB)
OL 95 mit E 212 vertikal (.dwg | 477 KB)
OL 95 mit E 212 vertikal (.pdf | 509 KB) Einbauzeichnung DE (1603629)

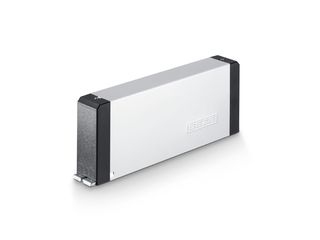

Linearantrieb E 212 R

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (44586)
E 212 R1 mit OL 100

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (44655)
Öffnungsantrieb - E 212 R1 mit OL 90

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (44474)

Varianten & Zubehör

Sicherheitsschere Nr. 35
Zubehör

Sicherheitsschere Nr. 35

Für die Absicherung von Kippflügeln

Produktdetails
Sicherheitsschere Nr. 60
Zubehör

Sicherheitsschere Nr. 60

Für die Absicherung von Kippflügeln

Produktdetails
Kupplungsstück
Zubehör

Kupplungsstück E 212

Zur Kopplung des E 212 mit der OL 320 Schere

Produktdetails
