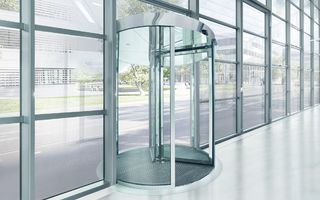

TSA 325 NT BO Automatisches Karusselltürsystem für Flucht- und Rettungswege mit Break-Out-Funktion
- Funktion BO ermöglicht ein Aufschwenken der Flügel und Seitenteile in Fluchtrichtung
- Elektrische Verriegelungen für die Betriebsart "Nacht" integriert
- Sehr laufruhige verschleißarme Antriebslösung mit mind. 200 mm Kranzhöhe
- Präziser Abschluss der Türflügel mit den Seitenwänden
- Hoher Isolationseffekt gegen Zugluft, Witterungseinflüsse und Lärm
- Einstellbare Automatikgeschwindigkeit passend zum Durchgangsverkehr
- Manuelle Bedienung der Tür möglich, um z.B. Reinigungsarbeiten durchzuführen
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall
Anwendungsbereiche
- Drei- und vierflügelige Türsysteme in Flucht- und Rettungswegen
- Innen- und Außentüren mit höchsten Sicherheitsanforderungen
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Innendurchmesser von 1800 bis 3600 mm möglich
- Geeignete Profilsysteme sind feingerahmtes Profilsystem mit ISO- und Mono-Glas
Technische Daten zum Produkt
TSA 325 NT BO | |
Bedienung manuell | Nein |
Mit Drehzahlbegrenzer (optional) | Nein |
Mit Positionierautomat (optional) | Nein |
Bedienung vollautomatisch | Ja |
Funktion Servo | Nein |
Eignung für Flucht- und Rettungswege | Ja |
Funktion Break-out (BO) | Ja |
Innendurchmesser (min.) | 1800 mm |
Innendurchmesser (max.) | 3600 mm |
Für 3-flügelige Türsysteme | Ja |
Für 4-flügelige Türsysteme | Ja |
Lichte Durchgangshöhe | 3000 mm |
Kranzhöhe (min.) | 200 mm |
Ausführung Seitenteile | 10 mm VSG, 22 mm Paneelfüllung, 34 mm glattflächiges Paneel, Sondergläser auf Anfrage |
Ausführung Dachkonstruktion | Staubdach mit Holzabdeckung, optische Blechabdeckung, wasserdichtes Dach mit Speier |
Beleuchtung | bei Variante mit Dach |
Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
Luftschleieranlage | Elektroluftschleier, Warmwasserluftschleier, abhängig von der Deckenkonstruktion möglich |
Nachtverschluss Anordnung | Innen, Außen |
Nachtverschluss Typ | Manuell, Automatisch |
Nachtverschluss Bauart | 10 mm VSG, 22 mm ISO-Glas, 22 mm Paneelfüllung, Sondergläser auf Anfrage |
Verriegelung | Manuell, Stange, elektromechanisch |
Türgriffe horizontal oder vertikal | Ja |
Bodenring | Ja |
Unterflurantrieb | Nein |
Behindertentaster | Ja |
Normkonformität | DIN 18650, EN 16005 |

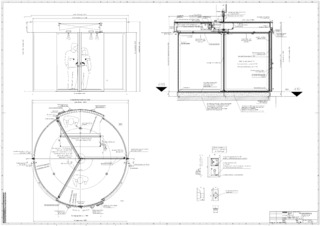

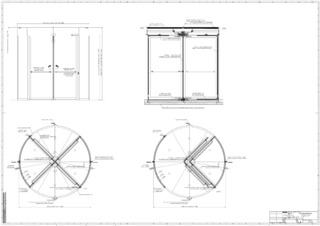

Downloads
