Manuelle Oberlichtöffner

OL 90 N Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

OL 90 N offen ohne Flügelbock
  • Erreicht bei allen Flügelhöhen die volle Öffnungsweite von 170 mm
  • Die Öffnungsweite ist einstellbar
  • Geringer Platzbedarf durch flaches Design der Schere
  • Integrierte Flügelverriegelung in der Schere gewährleistet eine sichere Verriegelung
  • Aushängesperre und abschließbarer Handhebel bieten zusätzliche Sicherheit
  • Verriegelungsmitnehmer und Zusatzverriegelungen erhöhen die Sicherheit und Dichtheit
Mehr anzeigen
  • Einfache Scheren Ein- bzw. Aushängung mittels Auslösetaste ermöglicht die Fensterreinigung von innen und außen
  • Komplett vormontierte Baugruppen erleichtern die Montage
Kontaktieren Sie uns

Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm

Anwendungsbereiche

  • Komfortable und tägliche Lüftung von Räumen und Treppenhäusern
  • Einwärts öffnende Kippfenster
  • Am Rechteckfenster auch für einwärts öffnende Klappfenster einsetzbar
  • Sonderformen wie Schräg-, Dreieck-, Rund- und Flachbogenfenster realisierbar
  • Individuell einsetzbar für verschiedene Anwendungsbereiche (Pfosten-Rahmenübertragungen und Fensterleibungsübertragungen etc.)
  • Kopplung und Bedienung von mehreren Fenstern durch Eckwinkelübertragung
  • Automatisierung durch Elektrolinearantrieb E 212
  • Montage an Holz-, Kunststoff- oder Leichtmetallfenstern
  • Rahmenmontage

Technische Daten zum Produkt

OL 90 N
Länge 242 mm
Tiefe 49 mm
Höhe 16 mm
Öffnungsweite (max.) 170 mm
Flügelbreite (min.) 380 mm
Flügelhöhe (min.) 250 mm
Flügelgewicht (max.) 80 kg
Beschlaghub 54 mm
Öffnungsweite einstellbar (Hubreduzierung) Bedingt
Flügelverriegelung in der Schere integriert Ja
Scherenaushängung durch Auslösetaste Ja
Einbruchhemmende Verriegelung (SKG) Ja
Abschließbar Ja
Aushängesperre Ja

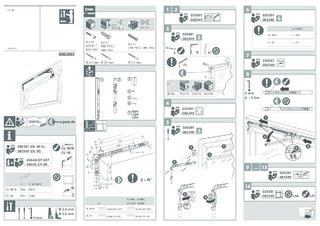

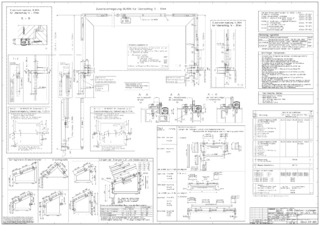

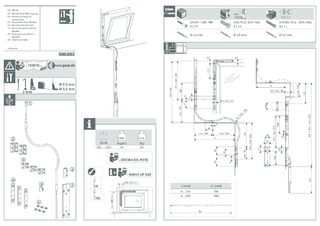

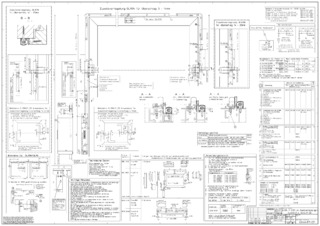

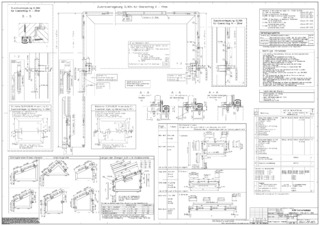

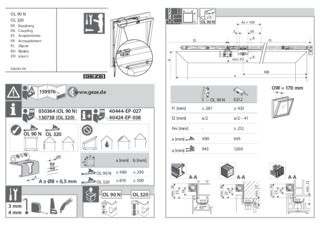

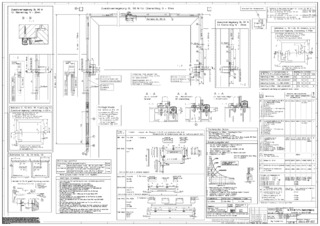

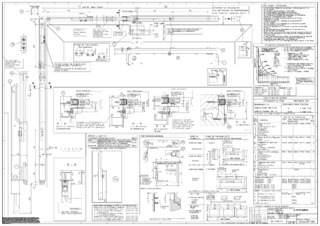

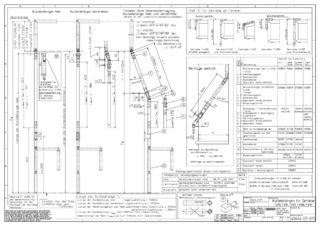

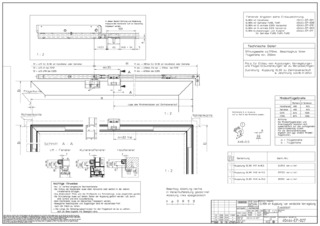

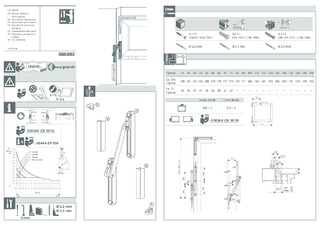

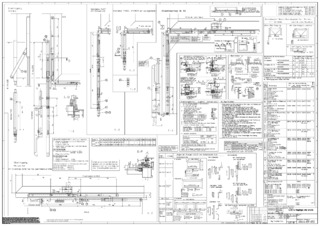

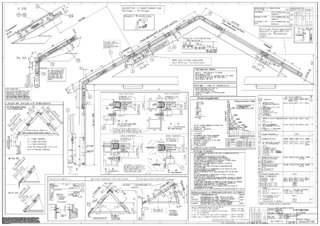

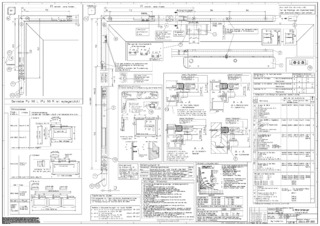

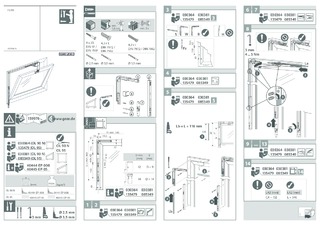

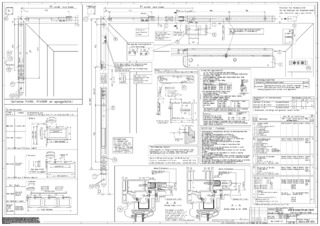

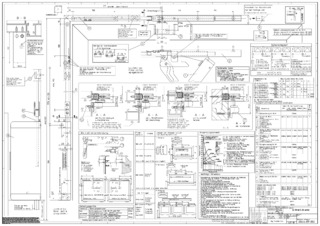

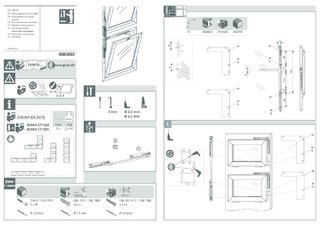

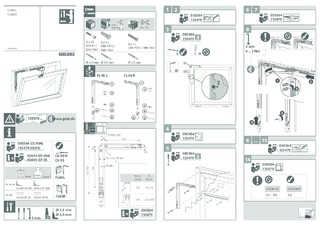

Downloads
