Laserscanner

GC 342+ Laserscanner zur Absicherung von automatischen Drehtüren mit integrierter Objekt- und Wandausblendung

GC 342+ Laserscanner, Einzelsensor rechts
  • Kompakter und platzsparender Absicherungssensor
  • Engmaschiger Erfassungsbereich sichert Türflügelbreiten bis 1600 mm ab
  • Integrierte Objekt- und Wandausblendung in der Nähe der maximalen Türöffnung
  • Absicherungsfeld an der Hauptschließkante erweitert sich automatisch je nach Türwinkel
  • Automatisiertes Einlernen des Systems per Knopfdruck
  • Vermeiden von Gefahren an Quetsch- und Scherkanten bei automatisierten Fenstern
Mehr anzeigen
  • Vier Laservorhänge sichern einen großen Bereich ab und verhindern das Schließen der Tür, wenn sich jemand unter der Türzarge befindet
  • Laservorhänge können für die berührungslose Türansteuerung über ein Ausgangssignal genutzt werden
Kontaktieren Sie uns

GC 342+

Anwendungsbereiche

  • Absicherung von automatischen Drehtüren, insbesondere für die Bandgegenseite
  • Innen- und Außentüren
  • Einsatz bei breiten Türen bis 1600 mm Flügelbreite
  • Schwierige Bodenverhältnisse, z.B. reflektierender Boden, Reinstreifmatte, Metallschienen
  • Einsatz bei Türen mit durchgehender vertikaler Griffstange

Technische Daten zum Produkt

GC 342+
Abmessungen 145 x 88 x 68 mm
Technologie Laserscanner, Lichtlaufzeitmessung
Anzahl Lichtvorhänge 4
Betriebsspannung 12-24 V DC ± 15%
Schaltspannung 42 V
Schaltstrom 100 mA
Ausgang 3 potenzialfreie Relaiskontakte
Schutzart IP44
Anschlusskabel Länge 2500 mm
Montagehöhe (min.) 1500 mm
Montagehöhe (max.) 3870 mm
Reaktionszeit Typisch < 120 ms / max. 220 ms (Vorhang 2)
Betriebstemperatur -25 - 60 °C
Luftfeuchtigkeit 0-95 % relativ, nicht kondensierend
Normkonformität DIN 18650, EN 16005

Downloads

GC 342+ Laserscanner, Einzelsensor links Produktaufnahme (1723842)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH
GC 342+ Laserscanner, Einzelsensor links Produktaufnahme (1723843)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH
GC 342+ Laserscanner, Einzelsensor links Produktaufnahme (1723845)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

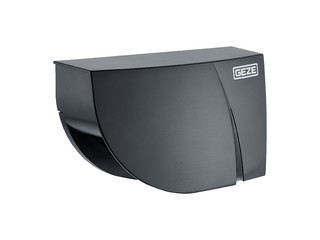

GC 342+ Laserscanner, Einzelsensor rechts Produktaufnahme (1723840)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

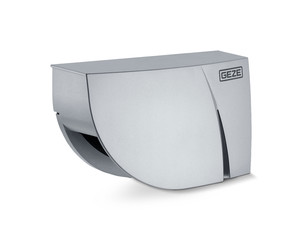

GC 342+ Laserscanner, Einzelsensor rechts Produktaufnahme (1723841)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

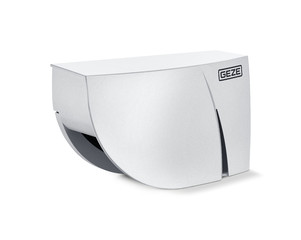

GC 342+ Laserscanner, Einzelsensor rechts Produktaufnahme (1723844)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH
Produktmaßzeichnung DE EN (1720736)
(.dwg | 709 KB)
Produktmaßzeichnung DE EN (1720737)
(.dwg | 747 KB)

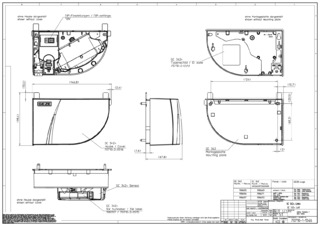

Produktmaßzeichnung DE EN (1720735)
GC 342+ links
(.dxf | 3 MB)

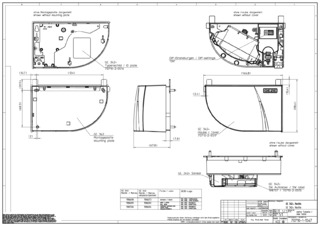

Produktmaßzeichnung DE EN (1720734)
GC 342+ rechts
(.dxf | 3 MB)
GC 342+ * Produktdatenblatt DE
Montageanleitung DE (1712616)
Zertifikat DE EN (1712615)
Konformitätserklärung DE EN (1712614)
Produktprospekt DE (38993)
Produktprospekt DE (531263)

Varianten & Zubehör

GC 342+ Brandschutz-Adapter
Zubehör

GC 342+ Brandschutzadapter

Erforderlich für die Verlegung des Verbindungskabels Bandseite/Bandgegenseite bei Bohrlochdurchmessern von 5 mm

Produktdetails
GC 342+ retrofit interface
Zubehör

GC 342+ Retrofit Interface

Zur einfachen und zeitsparenden Nachrüstung des Sensors an bereits vorverkabelten Türsystemen

Produktdetails
