Smarte Tür- und Fenstersysteme im Fährterminal Brodick Isle of Arran

Ein neues Fährterminal an der Brodick Bay, das als touristisches und kommunales Tor zur schottischen Isle of Arran dienen soll, wurde vom Bug bis zum Heck mit Tür- und Fenstersystemen von GEZE ausgestattet.

Maritimes Design und moderner Komfort

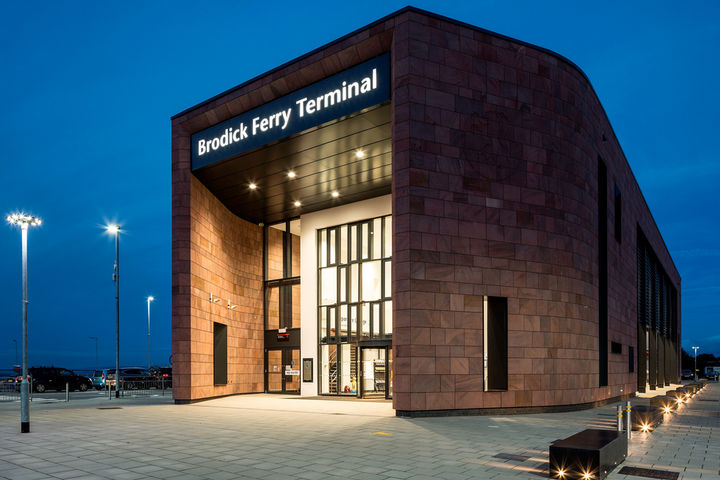

Das vom bekannten Architekturbüro Norr aus Glasgow entworfene Terminal ist Teil einer 30-Millionen-Pfund-Investition, die darauf abzielt, den Hafen zu modernisieren, ihn für das Reisen im 21. Jahrhundert fit zu machen und den Komfort der Passagiere zu verbessern. Das eindrucksvolle Gebäude befindet sich in der Nähe des Ufers und hat passenderweise die Form eines gigantischen Schiffes.

Natürliche Lüftung durch automatisierte Fenster

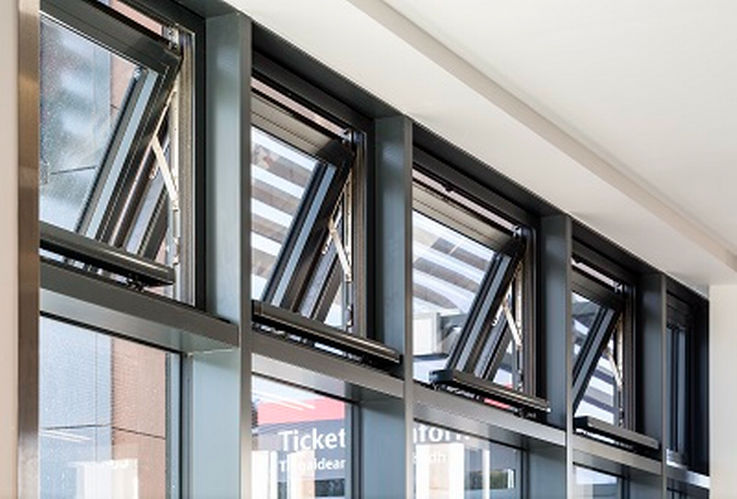

Die großen Fenster werden von 30 GEZE Slimchain Kettenantrieben automatisch geöffnet und geschlossen.

Die großen Fenster werden von 30 GEZE Slimchain Kettenantrieben automatisch geöffnet und geschlossen. © Keith Hunter / GEZE GmbH

Die großzügige Lounge beeindruckt mit doppelter Höhe und ihren großen Fensterfronten an der Westfassade, durch die sich den Besuchern ein atemberaubender Blick über die Brodick Bay bietet. Die großen Fenster, die von 30 GEZE Slimchain Kettenantrieben automatisch geöffnet und geschlossen werden, verleihen dem Empfangsbereich am Haupteingang des Gebäudes ein helles und maritimes Flair. Die besonders schmale und dezente Optik der Slimchain Fensterantriebe integriert sich optimal in das besondere Fassadendesign des Brodick Fährterminals.

Die Slimchain Fensterantriebe wurden nicht nur an den großen Fenstern der Lounge, sondern im gesamten zweistöckigen Gebäude installiert – mit Ausnahme der oberen Lüftungsöffnungen: Hier kommen Powerchain Kettenantriebe zum Einsatz. Diese besonders leistungsstarken Fensterantriebe wurden für die Bedienung der größeren Fenster gewählt, da sie große Öffnungsweiten ermöglichen – wichtig für schnellen Rauchabzug im Brandfall.

Die Fensterantriebe sind mit einer GEZE MBZ 300 Notstromsteuerzentrale für RWA-Antriebe verbunden, die in die Gebäudeleittechnik (GLT) des Terminals integriert ist. So lässt sich das komplexe natürliche Lüftungssystem bequem steuern und überwachen.

MEHR ZU NATÜRLICHER LÜFTUNG

Lüftung, RWA und Fluchtwegsicherheit

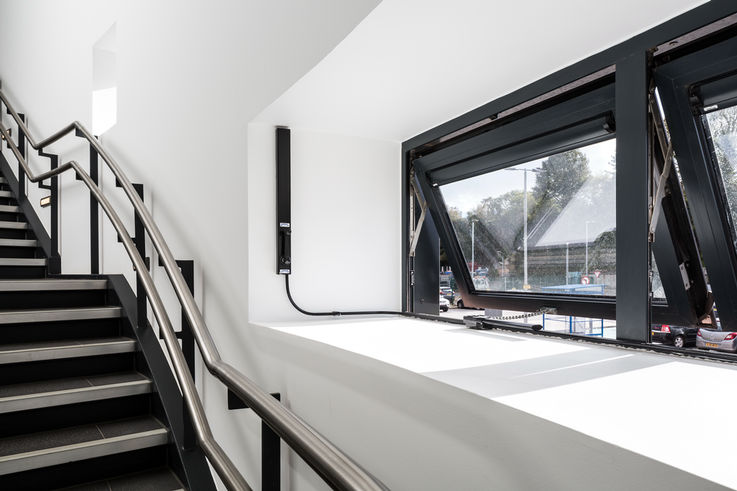

Die Fenster in den Treppenhäusern sind manuell gesteuerte Fenster, die mit GEZE OL Line ausgestattet sind.

Die Fenster in den Treppenhäusern sind manuell gesteuerte Fenster, die mit GEZE OL Line ausgestattet sind. © Keith Hunter / GEZE GmbH

Die Fenster der Treppenhäuser sind ebenfalls mit Slimchain Kettenantrieben ausgestattet. Bei Bedarf ermöglichen die Fenstersysteme zudem einen natürlichen Rauch- und Wärmeabzug: Bei Rauch- und Hitzeentwicklung öffnen die Rauchabzugslösungen die Fenster und steuern Zuluft-Öffnungen, damit lebensrettende Fluchtwege im Ernstfall rauchfrei und sicher passierbar bleiben. Zusätzlich sorgen manuelle Oberlichtöffner für eine ergänzende natürliche Belüftung.

MEHR ZU RWA

Türsysteme für barrierefreie Brandschutztüren

Unter der verglasten Westfassade befinden sich auf beiden Seiten zwei automatische Drehtüren. Diese werden, genau wie eine weitere Tür an der Seitenfassade des Gebäudes, von Slimdrive EMD-F Türsystemen angetrieben. Die elektromechanischen Drehtürantriebe für einflügelige Feuer- und Rauchschutztüren sind äußerst vielseitig: Sie bieten eine kraftunterstützte Öffnung und lassen sich über den Bedienknopf mit konstanter Öffnungs- und Schließgeschwindigkeit auslösen. Eine integrierte Hinderniserkennung bemerkt zudem mögliche Hindernisse und stoppt bei Bedarf den Öffnungs- oder Schließvorgang. So ermöglichen die Slimdrive EMD-F Antriebe auch Menschen mit Mobilitätseinschränkungen einen einfachen und sicheren Zugang.

MEHR ZU BARRIEREFREIHEIT

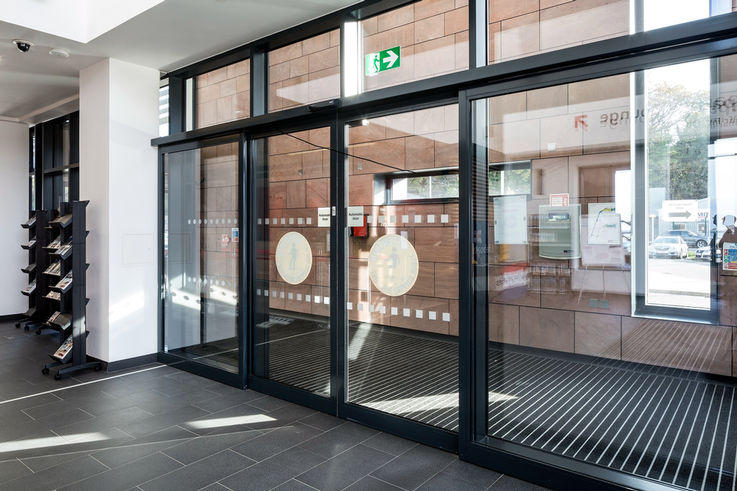

Kraftunterstützte Öffnung und integrierte Hinderniserkennung für Schiebetüren.

Kraftunterstützte Öffnung und integrierte Hinderniserkennung für Schiebetüren. © Keith Hunter / GEZE GmbH

Dezentes Design und hoher Begehkomfort

Vom Haupteingang führt ein verglaster Gang zu einer zweiteiligen Schiebetür, die von einem GEZE Slimdrive SL NT Schiebetürsystem angetrieben wird und in das Foyer des Hauptempfangsbereichs führt. Der Slimdrive Türantrieb erfüllt hier gleich zwei wichtige Voraussetzungen: Er ist für Innen- und Außentüren mit hoher Begehfrequenz geeignet und aufgrund der geringen Bauhöhe von 7 cm ideal für Glasfassaden mit höchsten Designansprüchen – wie dem Brodick Fährterminal.

Weitere Vorteile der Slimdrive Türantriebe

  • Mit einer Höhe von nur 7 cm sind die Slimdrive Antriebe äußerst unauffällig und passen perfekt in den Türrahmen.
  • Sie bieten ein verschleißarmes, leistungsfähiges System, das im Betrieb außergewöhnlich leise ist.
  • Die automatischen Linear-Schiebetürsysteme sind ideal für Gebäude mit hoher Begehfrequenz, damit alle Menschen das Gebäude komfortabel und sicher betreten und verlassen können.

Es war ein faszinierendes Projekt, an dem wir beteiligt waren: Während des gesamten Baus wurden viele GEZE-Produkte verwendet, und es wurde von Anfang an viel Wert darauf gelegt, ein intelligentes, funktionales Gebäude zu schaffen, das für die Zukunft gerüstet ist und gleichzeitig die natürliche Umgebung, in der es sich befindet, mit einbezieht.

Andy Howland, Director of Sales and Marketing GEZE UK

Alle verwendeten GEZE-Tür- und Fenstersysteme im Überblick:

  • Slimchain Fensterantriebe
  • Powerchain Kettenantriebe
  • MBZ 300 Notstromsteuerzentrale
  • manuelle Oberlichtöffner der OL-Produktserie
  • Slimdrive EMD-F Drehtürantriebe für einflügelige Feuer- und Rauchschutztüren
  • Slimdrive SL NT Schiebetürsysteme
