TZ 320 BSN AP Türzentrale zur Steuerung von Fluchtwegtüren mit beleuchtetem Fluchtwegschild, Schlüsseltaster und Netzteil
- Flächig bedienbare Schlaghaube ermöglicht in Paniksituationen schnelle und sichere Betätigung der beleuchteten Nottaste
- Farbige Anschlussklemmen erleichtern den elektrischen Anschluss
- Drei frei parametrierbare Eingänge und zwei frei parametrierbare Ausgänge bieten zahlreiche Möglichkeiten für zusätzliche Komponenten
- Anzahl der Ein- und Ausgänge lässt sich mit Hilfe des Schnittstellenmoduls IO 420 oder der Klemmenbox KL 220 erweitern
- Beleuchtetes Fluchtwegschild verbessert die Sichtbarkeit
- Integriertes Netzteil bietet zusätzliche Flexibilität
Anwendungsbereiche
- EltVTR-konforme Absicherung einer Fluchttür gegen unbefugtes Begehen
- An ein- und zweiflügeligen Türen einsetzbar
- Vernetzbarkeit über Bus ermöglicht z.B. Schleusensteuerungen, Weiterleitung von Alarmen, Anbindung an Gebäudeleittechnik
- Mit Motorschlössern und Drehtürantrieben kombinierbar
- Realisierung einer bidirektionalen Fluchttür
- Aufputzmontage ermöglicht mit geringem Aufwand eine nachträgliche Montage an der Tür
Einbausituationen in Referenzobjekten und Videos

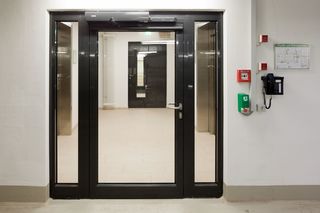

TZ 320 Fluchttürsteuerung im Olgahospital
Einsatz der TZ 320 Fluchttürsteuerung im Olgahospital, Stuttgart. © Jürgen Pollak / GEZE GmbH

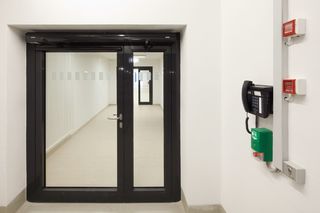

Fluchttürsteuerung TZ 320 im Vitra Haus, Weil am Rhein.
Türzentrale zur universell einsetzbaren Steuerung und Absicherung vernetzter Fluchttüren © Oliver Look / GEZE GmbH
Fluchttürsteuerung TZ 320 im Vitra Haus im Vitra Haus, Weil am Rhein.
Türzentrale zur universell einsetzbaren Steuerung und Absicherung vernetzter Fluchttüren © Oliver Look / GEZE GmbH
Drehtürantrieb TSA 160 NT F-IS, GC334 Sensorleiste und die Türzentrale RWS TZ320 SN AP
Drehtürantrieb TSA 160 NT F-IS an einer 1-flügeligen Tür in der Seniorenresidenz Augustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH
Drehtürantrieb TSA 160 NT F-IS, GC334 Sensorleiste und die Türzentrale RWS TZ320 SN AP
Elektrohydraulisches Drehtürantriebssystem für 2-flügelige Feuer- und Rauchschutztüren mit integrierter Schließfolgeregelung in der Seniorenresidenz Augustinum, Stuttgart. © Dirk Wilhelmy / GEZE GmbH
Fluchttürsteuerung TZ 320
Einsatz der Fluchttürsteuerung TZ 320 im Firmengebäude Z-UP, Stuttgart. © Nikolaus Grünwald / GEZE GmbH
Fluchttürsteuerung TZ 320, Stuttgart.
Door control unit TZ 320 installed in the office building Z-UP © Nikolaus Grünwald / GEZE GmbH
Fluchttürsteuerung TZ 320 verbaut im Firmengebäude Z-UP, Stuttgart.
Türzentrale zur universell einsetzbaren Steuerung und Absicherung vernetzter Fluchttüren © Nikolaus Grünwald / GEZE GmbH
Technische Daten zum Produkt
| TZ 320 BSN AP | |
| Breite | 77 mm |
| Höhe | 197 mm |
| Tiefe | 88 mm |
| Montageart | Aufputz |
| Betriebstemperatur | -10 - 55 °C |
| Schutzart | IP30 |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 130 mA |
| Beleuchtet | Ja |
| Versorgungsspannung | 230 V |
| Stromversorgung für externe Verbraucher (24 V DC) | 650 mA |
| Kontaktbelastbarkeit | 30 V / 1 A |
| Sabotagekontakt | Ja |
| Anzahl Eingänge | 3 Stk. |
| Anzahl Ausgänge | 2 Stk. |
| Nottaste | Ja |
| Optische Anzeige | ja |
| Lautstärke | 75 db |
| Zylinder Art | Euro Profilhalbzylinder |
| Mit Flachbandkabel | Ja |
| Parametrierung | Serviceterminal ST 220 |
| Entspricht EltVTR | Ja |
