Lichtvorhänge

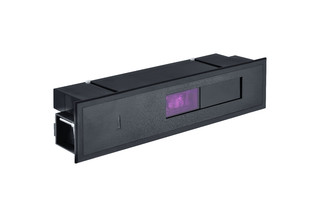

GC 339+ Absicherungssensor für automatische Schiebe-, Karussell- und Rundschiebetüren sowie Fenstern

GC 339/GC 339+ AIR-Vorhang Aktiv-Infrarot-Detektor mit Selbstüberwachungsfunktion zum Schutz und zur Ansteuerung von automatischen Türen
  • Zuverlässige Detektion bis auf 3500 mm Montagehöhe
  • Zehn einstellbare Lichtvorhangskonfigurationen ohne zusätzliche Lichtprismen
  • Komfortable Inbetriebnahme über Matrix-Display
  • Hilfs-LEDs dienen bei der Inbetriebnahme zur optimalen Positionierung des inneren Lichtvorhangs vor den Türflügeln
  • Vermeiden von Gefahren an Quetsch- und Scherkanten bei automatisierten Fenstern
  • Alle Einstellungen können per Fernbedienung vorgenommen werden
Kontaktieren Sie uns

Dieser Aktiv-Infrarot-Melder sichert den Gefahrenbereich an Schiebetüren gem. EN 16005 / DIN 18650 und an Karusselldrehtüren gem. EN 16005. Eine Auswahl von zehn Lichtvorhangseinstellungen ermöglicht eine genauere Absicherung diverser Türsituationen. Das optimierte Gehäuse verhindert ein Eindringen von unerwünschten Insekten. Zudem lassen sich die Aktiv-Infrarot-Fenster bei Bedarf im ausgebauten Zustand reinigen oder austauschen.

Anwendungsbereiche

  • Absicherung von automatischen Schiebetüren
  • Automatische Schiebetüren ohne Schutzflügel zur Absicherung der Nebenschließkante
  • Innen- und Außentüren
  • Absicherung der Haupt- und Nebenschließkante von automatisierten Fenstern

Technische Daten zum Produkt

GC 339+
Abmessungen 209 x 58 x 47 mm
Technologie Aktiv-Infrarotstrahlen
Anzahl Lichtvorhänge 2
Betriebsspannung 12-24 V DC/AC
Schaltspannung 42 V
Schaltstrom 100 mA
Betriebsstrom 125 mA
Ausgang Potentialfreier Relaiskontakt
Schutzart IP54
Anschlussart Systemstecker
Anschlusskabel Länge 2600 mm
Einstellbarkeit per Tastendruck, per Fernbedienung
Montagehöhe (min.) 2000 mm
Montagehöhe (max.) 3500 mm
Betriebstemperatur -25 - 55 °C
Luftfeuchtigkeit 0-95 % relativ, nicht kondensierend
Normkonformität EN 16005, DIN 18650
