Öffnungsantriebe

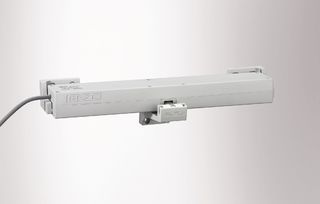

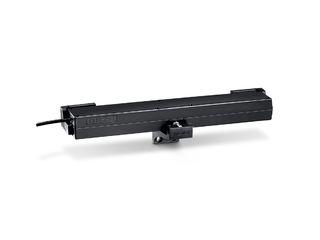

ECchain Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb

  • Kostengünstiger und leistungsfähiger Kettenantrieb für Lüftungsanwendungen mit 230 V
  • Variable Hubeinstellung auf 200 mm oder 400 mm für verschiedene Lüftungsanforderungen möglich
  • Universelle Halterungen und Konsolen für marktübliche Profilsysteme
  • Schnelle und einfache Montage
  • Variabel einsetzbar an kleinen Oberlichtern
Kontaktieren Sie uns

Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb

Anwendungsbereiche

  • Natürliche Lüftung (230 V) speziell für den privaten Wohnungsbau
  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Rahmenmontage

Technische Daten zum Produkt

ECchain
Maße (B x H x T) 409 x 44 x 63 mm
Länge mit Konsole 409 mm, ohne Konsole 390 mm
Höhe 44 mm
Tiefe 63 mm

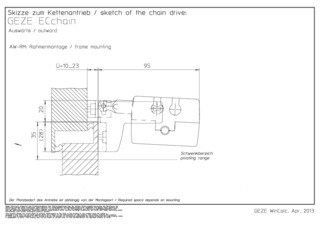

Platzbedarf auf Rahmen (min.) Rahmenmontage EW: 55 mm, Rahmenmontage AW: 35 mm
Platzbedarf auf Flügel (min.) Rahmenmontage EW: 37 mm, Rahmenmontage AW: 20 mm
Mögliche Hublängen 200 mm, 400 mm
Öffnungsgeschwindigkeit Lüftung 9 mm/s
Schließgeschwindigkeit 9 mm/s
Zugkraft (max.) 250 N
Druckkraft (max.) 250 N
Zuhaltekraft (max.) 1800 N
Flügelgewicht (max.) 200 kg*
Überschlagsbereich 10 - 23 mm
Betriebsspannung 230 V ± 10 %
Stromaufnahme 0.13 A
Stromaufnahme 0,13 A
Leistungsverbrauch 30 W
Einschaltdauer 30 %
Kabeldimension 4 x 0.75 mm²
Temperaturbereich -5 °C - 60 °C
Schutzart / Schutzklasse IP30 / II
Tandem-Funktion Nein
Syncro-Funktion Nein
Öffnungsgeschwindigkeit einstellbar (Lüftung) Nein
Zusätzliche Verriegelung erhältlich Nein
Endlagenabschaltung ausgefahren Endschalter
Endlagenabschaltung eingefahren elektronisch über Stromaufnahme
Überlastabschaltung Ja
NRWG geprüft Nein
Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Nein
Kippfenster AUSWÄRTS Rahmenmontage Nein
Kippfenster AUSWÄRTS Flügelmontage Nein
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Nein
Drehfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster AUSWÄRTS Flügelmontage Nein
Klappfenster EINWÄRTS Rahmenmontage Nein
Klappfenster EINWÄRTS Flügelmontage Nein
Klappfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster AUSWÄRTS Flügelmontage Nein
Dachfenster AUSWÄRTS Nein
Senkklappfenster AUSWÄRTS Rahmenmontage Nein
Parallelausstellfenster AUSWÄRTS Rahmenmontage Nein
