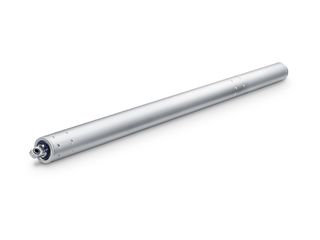

E 1500 S Spindelantrieb mit hoher Öffnungs- und Schließgeschwindigkeit
- Große Druckkraft und hohe Geschwindigkeit
- Max. Öffnungsweite von 1000 mm wird unter 60 Sekunden erreicht
- Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung
- Für Flügelbreiten über 1200 mm sind Syncro-Antriebssets verfügbar
- Aluminiumgehäuse für höchste Designansprüche
- Umfangreiche Konsolen ermöglichen vielseitige Montage an Haupt- oder Nebenschließkanten
- Syncro-Set ohne externes Steuergerät
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Schwere Fenster im Dachbereich
- Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
- Einsatz im Abluftsystem
- Montage an Holz-, Kunststoff- oder Metallfenstern
Einbausituationen in Referenzobjekten und Videos
Technische Daten zum Produkt
E 1500 S | |
Abmessungen | 50 x 50 mm |
Öffnungsgeschwindigkeit RWA | 16 mm/s |
Öffnungsgeschwindigkeit Lüftung | 16 mm/s |
Schließgeschwindigkeit (max.) | 16 mm/s |
Druckkraft (max.) | 1500 N |
Zuhaltekraft (max.) | 25000 N |
Druckkraft | 1500 N |
Zugkraft | 1500 N |
Spannung im Betrieb | 24 V ± 25 % |
Betriebsspannung | 24 V DC |
Stromaufnahme | 4 A |
Leistungsaufnahme | 72 W |
Restwelligkeit | 20 % |
Einschaltdauer | 30 % |
Anschlusskabel Länge | 3 m |
Sonderlänge Anschlusskabel | 5 m, 10 m |
Min. Aderquerschnitt | 1 mm² |
Anzahl der Adern | 3 Adern |
Betriebstemperatur | -5 - 75 °C |
Schutzart | IP54 |
Schutzklasse | III |
Syncro-Funktion | Ja |
Art der Zusatzverriegelung | Verriegelungsantrieb |
Art der Hubverkürzung | Werkseinstellung |
Endlagenabschaltung ausgefahren | elektronisch |
Endlagenabschaltung eingefahren | elektronisch |
Überlastabschaltung | Ja |
Komplette Öffnung innerhalb 60 s | ja, bis 1000 mm Hub |
NRWG geprüft | Ja |
NRWG Zusatzinformation | ja, bis 1000 mm Hub |
Anzahl Synchronisierung Antriebe | 4 |
Dachfenster AUSWÄRTS | Ja |
