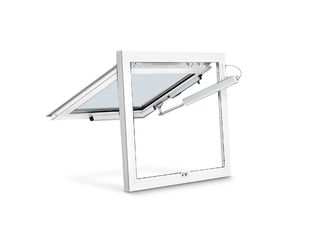

RWA 110 NT Öffnungs- und Verriegelungssystem für auswärts öffnende Kipp-, Klapp- und Drehflügel
- Systemlösung mit Spindelantrieb E 250 NT und einem Konsolensatz mit Verriegelung
- Mechanische Verriegelung an der Hauptschließkante durch den Spindelantrieb
- Große Öffnungsweite bei geringem Spindelhub in unter 60 Sekunden
- Syncro-Betrieb mit zwei Antrieben für breite Fensterflügel möglich
- IQ windowdrive - intelligente Antriebssteuerung
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Öffnen und Verriegeln von auswärts öffnenden Fenstern
- Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
- Einsatz im Abluft- und Zuluftsystem
- Auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Montage an Holz-, Kunststoff- oder Metallfenstern
Einbausituationen in Referenzobjekten und Videos

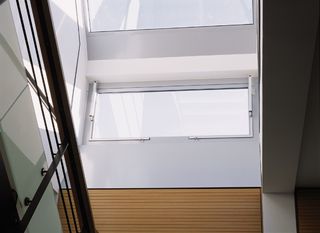

RWA Öffnungs- und Verriegelungssystem 110 NT im Einsatz in der Reithalle HWA in Affalterbach
Ermöglicht das Öffnen und Verriegeln von auswärts öffnenden Fenstern, natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG) © Martin Jakob / GEZE GmbH
Öffnungs- und Verriegelungssystem GEZE RWA 110 NT, verbaut im Flughafen Ferihegy in Budapest
Das System GEZE RWA 100E wird in vier verschiedenen Hublängen angeboten und für den natürlichen Rauch- und Wärmeabzug, die Rauchableitung und die Lüftung von einwärts gehenden Rechteck-Fenstern eingesetzt. © GEZE GmbH
Technische Daten zum Produkt
| RWA 110 NT | |
| Platzbedarf (min.) | Flügelrahmen: min. 33 mm, Blendrahmen: min. 45 mm |
| Zulässige Maße Hauptschließkante Solo für Holz- und Aluminiumrahmen | 430 - 1200 mm |
| Zulässige Maße Hauptschließkante Solo für Kunststoffrahmen | 430 - 800 mm |
| Zulässige Maße Hauptschließkante Syncro für Holz- und Aluminiumrahmen | 850 - 2400 mm |
| Zulässige Maße Hauptschließkante Syncro für Kunststoffrahmen | 850 - 1600 mm |
| Flügelhöhen für Solo und Syncro | 600 - 1600 mm |
| Druckkraft (max.) | 750 N |
| Druckkraft | 750 N |
| Zugkraft | 750 N |
| Füllgewicht (max.) | 30 kg/m² |
| Spannung im Betrieb | 24 V (+30 % bis -20 %) |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1 A |
| Stromaufnahme nach Anwendungsbereich | Lüftung (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Leistungsaufnahme | 22 W |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 2 m |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP65 |
| Schutzklasse | III |
| Verriegelung und Zusatzwinkel | Ja |
| Endlagenabschaltung ausgefahren | Interner Weggeber |
| Endlagenabschaltung eingefahren | Interner Weggeber |
| Überlastabschaltung | Ja |
| NRWG geprüft | Ja |
| KNX-fähig | Ja |
| Kippfenster AUSWÄRTS Flügelmontage | Ja |
| Drehfenster AUSWÄRTS Flügelmontage | Ja |
| Klappfenster AUSWÄRTS Flügelmontage | Ja |
