Slimdrive EMD

Drehtürantriebssystem Slimdrive EMD 1-flg. Elektromechanisches Drehtürantriebssystem für einflügelige Anschlagtüren

Slimdrive EMD
  • Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
  • Elektrischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
  • Low-Energy-Funktion öffnet und schließt die Tür mit reduzierter Fahrgeschwindigkeit und erfüllt damit höchste Sicherheitsanforderungen
  • Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
  • Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
  • Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
Mehr anzeigen
  • Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
  • Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Kontaktieren Sie uns

Drehtürantriebssystem Slimdrive EMD 1-flg.

Anwendungsbereiche

  • Einflügelige rechte und linke Anschlagtüren
  • Anschlagtüren bis 1400 mm Flügelbreite oder 180 kg Gewicht
  • Innen- und Außentüren mit hoher Begehfrequenz
  • Türblattmontage und Kopfmontage

Konfigurationsvarianten

  • Slimdrive EMD

Technische Daten zum Produkt

Drehtürantriebssystem Slimdrive EMD 1-flg.
Höhe 70 mm
Tiefe 121 mm
Flügelgewicht (max.) 1-flügelig 180 kg
Bandmaß (min.-max.) 2-flügelig 1500 mm - 2800 mm
Flügelbreite (min.-max.) 750 mm - 1400 mm
Leibungstiefe (max.) 400 mm
Türüberschlag (max.) 30 mm
Antriebstyp Elektromechanisch
Öffnungswinkel (max.) 130 °
DIN links Ja
DIN rechts Ja
Kopfmontage Bandgegenseite mit Gestänge Ja
Kopfmontage Bandgegenseite mit Rollenschiene Ja
Kopfmontage Bandseite mit Rollenschiene Ja
Türblattmontage Bandseite mit Rollenschiene Ja
Elektrischer Endschlag Ja
Elektrische Schließfolgeregelung Ja
Netztrennung Hauptschalter im Antrieb
Ansteuerverzögerung (max.) 20 s
Betriebsspannung 230 V
Nennleistung 230 W
Stromversorgung für externe Verbraucher (24 V DC) 1000 mA
Betriebstemperatur -15 - 50 °C
Schutzart IP20
Betriebsart Aus, Automatik, Daueroffen, Ladenschluss, Nacht
Funktionsart Vollautomat
Funktion Automatik Ja
Funktion Low-Energy Ja
Funktion Tasten Ja
Windfangfunktion Ja
Hinderniserkennung Ja
Automatische Reversierung Ja
Push & Go einstellbar
Bedienung Programmschalter DPS, Programmschalter im Antrieb integriert
Parametrierung GEZEconnects (PC + Bluetooth), Serviceterminal ST 220, Programmschalter DPS
Normkonformität DIN 18650, EN 16005

Downloads

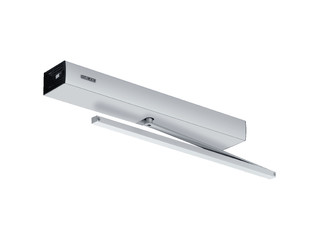

Slimdrive EMD Produktaufnahme (1362092)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

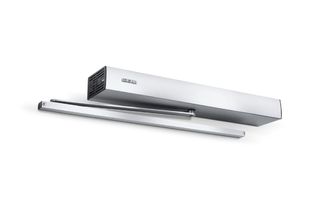

Slimdrive EMD - Elektromechanischer Antrieb für Drehtüren Produktaufnahme (45101)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

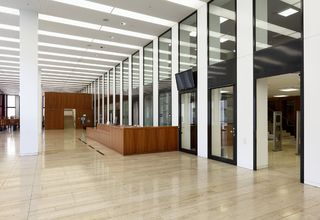

Drehtürantrieb - Slimdrive EMD, Jacob und Wilhelm Grimm Zentrum Einbausituation (44513)
KENNZEICHNUNGSPFLICHT:  © Stefan Dauth / GEZE GmbH

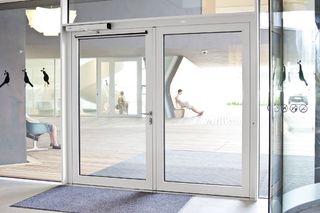

Drehtürantrieb - Slimdrive EMD, Vitra Haus Einbausituation (47072)
KENNZEICHNUNGSPFLICHT:  © Oliver Look / GEZE GmbH

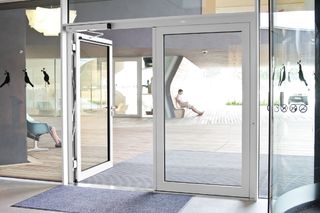

Drehtürantrieb - Slimdrive EMD, Vitra Haus Einbausituation (46692)
KENNZEICHNUNGSPFLICHT:  © Oliver Look / GEZE GmbH

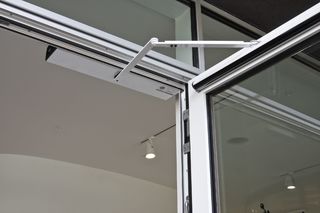

Elektromechanischer Drehtürantrieb - Slimdrive EMD, Vitra Haus Einbausituation (45933)
KENNZEICHNUNGSPFLICHT:  © Oliver Look / GEZE GmbH
Drehtürantriebssystem Slimdrive EMD 1-flg. Produktdatenblatt DE Drehtürantriebssystem Slimdrive EMD 1-flg. Produktdatenblatt DE
Slimdrive EMD EMD-F EMD-F-IS EMD-F/R EMD Invers Benutzerhandbuch DE (743389)

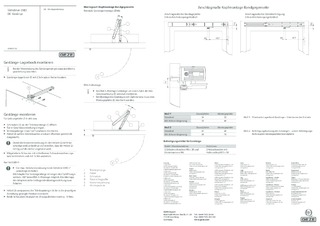

Beiblatt zur Slimdrive EMD Gestängemontage Montageanleitung DE EN (740819)
Montage- und Serviceanleitung Slimdrive EMD Slimdrive EMD-F Montageanleitung DE (894982)
Montagewinkel EMD/ TSA 160 NT Powerturn Montageanleitung DE EN (740490)
Slimdrive EMD EMD-F EMD F-IS EMD Invers mechanische Ausstauscheinheit Montageanleitung DE EN (742180)
Öffnungsbegrenzer Montageanleitung DE EN (1003537)
Standardkabelplan EMD 1-flg. ziehend DIN rechts
(.dwg | 254 KB)
Standardkabelplan EMD 2-flg. ziehend DIN rechts
(.dwg | 253 KB)
TÜV Zertifikat Slimdrive EMD Zertifikat DE (742030)
TÜV Baumusterprüfbescheinigung P-4005/10 für Slimdrive EMD, EMD-F, EMDF-IS EMD-F/R EMD Invers Baumusterprüfbescheinigung DE (740743)
Beiblatt Slimdrive EMD Erdungsverkabelungen Beiblatt DE EN (1870316)
TÜV-Baumusterprüfbescheinigung DCU 1 DCU 2 DCU 8 - Anhang 1 Sensorliste (2025) Prüfbescheinigung DE (753136)
Slimdrive EMD
(.doc | 97 KB)
Slimdrive EMD für barrierefreies WC
(.doc | 80 KB)
Produktbroschüre GEZE-Drehtürsysteme Produktprospekt DE (535785)
Produktübersicht Produktprospekt DE (531263)
Produktverifizierung DGNB Slimdrive EMD-Familie Umweltdeklaration DE (739178)
Produktverifizierung Gebäudezertifizierungssysteme für Schiebe- und Drehtürantriebe Umweltdeklaration DE (2540747)
Produktverifizierung LEED Slimdrive EMD-Familie Umweltdeklaration DE (739606)
Umweltproduktdeklaration (EPD) Drehflügeltürantriebe Umweltdeklaration DE (2441694)
Adapter Sensorgestänge EMD / EMD-F
(.dwg | 590 KB)
Adapterkit für Gestänge GC 334 GC 335 GC 338 Einbauzeichnung DE EN (643397)
Einbauzeichnung Slimdrive EMD Türblattmontage Bandseite Rollenschiene 1-flügelig
(.dwg | 645 KB)
EMD EMD-F EMD F/R Kopfmontage Bandseite Rollenschienen Einbauzeichnung DE EN (739831)
EMD EMD-F EMD F/R Kopfmontage Bandgegenseite Rollenschiene Einbauzeichnung DE EN (739863)
EMD EMD-F EMDF-IS Kopfmontage Bandgegenseite Gestänge 2-flg Einbauzeichnung DE EN (739807)
EMD EMD-F Türblattmontage Bandseite Rollenschiene Einbauzeichnung DE EN (739724)
EMD, EMD F, EMD F/ R Kopfmontage Bandgegenseite Gestänge Einbauzeichnung DE EN (739706)
EMD/-F (IS) Kopfmontage Bandseite Rollenschiene 2-flg. Einbauzeichnung DE EN (739752)
GC 334 Sensorgleitschiene Befestigungslochbild Einbauzeichnung DE EN (643407)
GC 338 Sensorgleitschiene Befestigungslochbild Einbauzeichnung DE EN (739710)
GC GR mit GC 334 für Slimdrive EMD / TSA 160
(.dxf | 6 MB)
GC GR Sensorrollenschiene mit GC 334 Sensormodul für Slimdrive TSA 160 NT
(.dwg | 903 KB)
Sensorgleitschiene GC 338 für Slimdrive EMD TSA160 NT
(.dxf | 2 MB)
Sensorollenschiene GC GR für GC 338 Sensorleisteor Slimdrive EMD /TSA 160 NT
(.dwg | 453 KB)
Slimdrive EMD
(.dwg | 2 MB)
Slimdrive EMD / Slimdrive EMD-F Adapter Sensorgestänge GC 335 /GC 338
(.dxf | 3 MB)
Slimdrive EMD Invers, Slimdrive EMD, Slimdrive EMD-F/R Kopfmontage Bandgegenseite Gestänge, 2-flügig.
(.dxf | 8 MB)
Slimdrive EMD Invers, Slimdrive EMD, Slimdrive EMD-F/R Türblattmontage Bandseite Rollenschienen, 1flg.
(.dxf | 3 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 1-flg.
(.dxf | 11 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Gestänge 1-flg.
(.dxf | 8 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Gestänge 1-flg.
(.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 1-flg.
(.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 2-flg.
(.dxf | 8 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 2-flg.
(.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandgegenseite Rollenschiene 2-flg. Einbauzeichnung DE EN (1740046)
Slimdrive EMD Kopfmontage Bandseite Rollenschien 2-flg.
(.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandseite Rollenschiene 1-flg.
(.dwg | 2 MB)
Slimdrive EMD Kopfmontage Bandseite Rollenschiene 1-flg.
(.dxf | 9 MB)
Slimdrive EMD Kopfmontage Bandseite Rollenschiene 2-flg.
(.dxf | 10 MB)
Slimdrive EMD-F 2-flg .+ISM-Gleitschiene-Drehlager + GC 334 Kopfmontage Bandgegenseite TS 5000 Einbauzeichnung DE EN (739784)
Slimdrive EMD-F 2flg.+ GC 334 + ISM-Gleitschiene VP + Drehlager Kopfmontage- Bandseite TS 5000 Einbauzeichnung DE EN (739745)
Slimdrive EMD-F GC 334 Bandgegenseite Kopfmontage ISM TS 5000
(.dxf | 5 MB)
Slimdrive EMD-F GC 334 Bandseite Kopfmontage ISM TS 5000
(.dxf | 5 MB)
Slimdrive EMD-F GC 334 Kopfmontage Bandgegenseite Gestänge ISM TS 5000
(.dxf | 5 MB)
TS 5000 EMD-F 2-fl. + ISM-Gleitschiene + Drehlager + GC 334 Kopfmontage/Bandgegenseite Einbauzeichnung DE EN (739663)
TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestäng
(.dwg | 799 KB)
TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestänge
(.dwg | 973 KB)
TS 5000 ISM + Slimdrive EMD-F + GC 334 Bandgegenseite Kopfmontage Gestänge
(.dwg | 853 KB)

Varianten & Zubehör

Gestänge Slimdrive EMD
Besteht aus

Gestänge Slimdrive EMD

Für Kopfmontage Bandgegenseite für Leibungstiefe von 0 - 400 mm

Produktdetails
Rollenschiene EMD-F, ROBO Powerturn
Besteht aus

Schiene EMD mit schraubbarem Bolzen

konfigurierbar, mit C-Profil und schraubbarem Rollenbolzen

Produktdetails
Rollenschiene GEZE Slimdrive EMD / EMD-F
Besteht aus

Rollenschiene Slimdrive EMD / EMD-F / EMD Invers

Für Kopfmontage auf der Band- oder Bandgegenseite

Produktdetails
