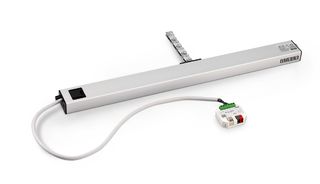

Slimchain Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung

  • Schmale und dezente Optik integriert sich optimal in das Fassadendesign
  • Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
  • Als Sonderausführung erhältlich - Hub, Kabellänge, Farbe und Ausrichtung nach DIN links/rechts konfigurierbar
  • Synchronisierung von max. vier Antrieben ohne externes Steuergerät
  • DIP-Schalter zur Umstellung der Betriebsart (Solo und Syncro, Master, Slave)

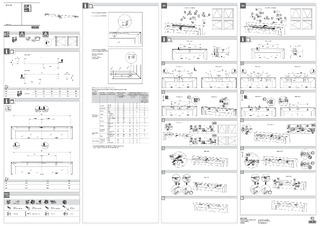

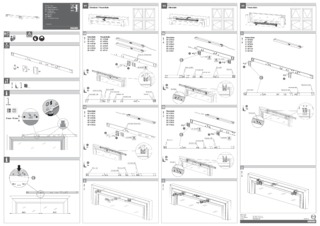

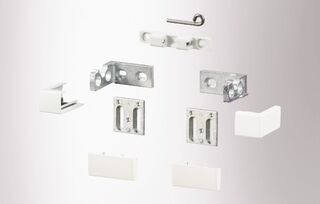

  • Einfache und schnelle Montage mit dem GEZE Smart fix Montagesystem
Mehr anzeigen
  • IQ windowdrive - Intelligente Antriebssteuerung
  • Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Kontaktieren Sie uns

Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung

Anwendungsbereiche

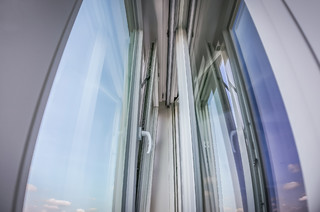

  • Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) im Fassadenbereich
  • Einsatz im Abluft- und Zulufsystem möglich

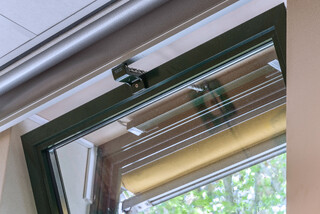

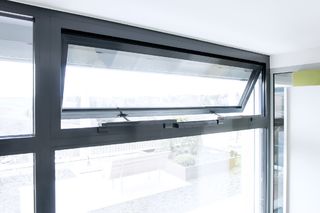

  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
  • Senk-Klapp- und Parallelausstellfenster
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Flügel-, Rahmen- oder integrierte Montage
  • Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock

Technische Daten zum Produkt

Slimchain
Maße (B x H x T) Länge x 25 x 44 mm
Länge Hub 300: 560 mm, Hub 500: 660 mm, Hub 800: 810 mm (jeweils mit Konsolen)
Höhe 25 mm
Tiefe 44 mm
Platzbedarf auf Rahmen (min.) Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm
Platzbedarf auf Flügel (min.) Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm
Mögliche Hublängen 300 mm, 500 mm, 800 mm
Öffnungsgeschwindigkeit RWA 15 mm/s
Öffnungsgeschwindigkeit Lüftung 5 mm/s
Schließgeschwindigkeit 5 mm/s
Zugkraft (max.) 300 N

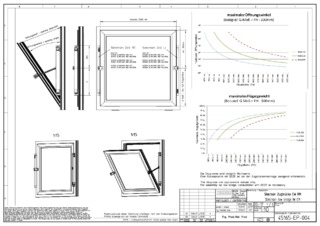

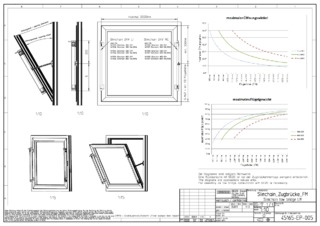

Druckkraft (max.) 100 N (hubabhängig), siehe Kraft-Weg-Diagramm
Zuhaltekraft (max.) 2000 N
Flügelgewicht (max.) 200 kg*
Überschlagsbereich 0 - 23 mm (abhängig von Anwendung und Konsolensatz)
Betriebsspannung 24 V, ± 25 %
Stromaufnahme 1.1 A
Stromaufnahme Lüftung (24 V): 0,9 A; RWA (18 V): 1,1 A
Leistungsverbrauch 22 W
Einschaltdauer 30 %
Sonderlänge Anschlusskabel 5 m, 7.5 m
Kabeldimension 4 x 0.75 mm²
Temperaturbereich -5 °C - 70 °C
Schutzart / Schutzklasse IP40 / III
Syncro-Funktion Nein
Syncro-Funktion Ja
Öffnungsgeschwindigkeit einstellbar (Lüftung) Ja
Zusätzliche Verriegelung erhältlich Ja
Art der Zusatzverriegelung Verriegelungsantrieb
Art der Hubverkürzung Einstellgerät, Werkseinstellung
Endlagenabschaltung ausgefahren elektronisch über internen Weggeber
Endlagenabschaltung eingefahren elektronisch über Stromaufnahme
Überlastabschaltung Ja
Komplette Öffnung innerhalb 60 s ja, inklusive Verriegelungsantrieb
NRWG geprüft Ja
NRWG geprüft ja, inklusive Verriegelungsantrieb
Synchronisierung (max.) 4 Antriebe
Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Ja
Kippfenster AUSWÄRTS Rahmenmontage Ja
Kippfenster AUSWÄRTS Flügelmontage Nein
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster AUSWÄRTS Flügelmontage Nein
Klappfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Flügelmontage Nein
Klappfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster AUSWÄRTS Flügelmontage Nein
Dachfenster AUSWÄRTS Nein
Senkklappfenster AUSWÄRTS Rahmenmontage Ja
Parallelausstellfenster AUSWÄRTS Rahmenmontage Ja
