Öffnungsantriebe

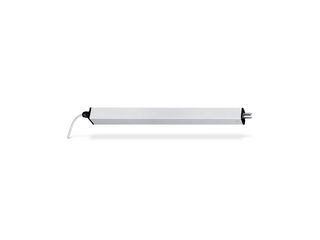

E 250 NT Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich

  • Kompakter Direktaussteller mit großem Anwendungsbereich
  • Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
  • Integriertes Syncromodul zur Synchronisierung von bis zu vier Antrieben ohne externes Steuergerät
  • Einfache Umstellung der Betriebsart (Solo und Synchro, Master/Slave) mittels Dip-Schalter
  • IQ windowdrive - Intelligente Antriebssteuerung
  • Geprüft nach EN 12101-2 (NRWG)
Kontaktieren Sie uns

Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich

Anwendungsbereiche

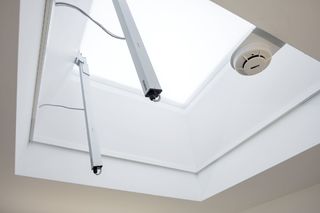

  • Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) zum Direktausstellen im Fassaden- und Dachbereich
  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln

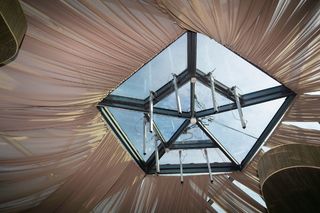

  • Lamellenfenster und Dachfenster
  • Als Teil einer Rauch- und Wärmeabzugsanlage (RWA) bzw. eines natürlich wirkenden Rauch- und Wärmeabzugsgeräts (NRWG)
  • Einsatz im Abluft- und Zuluftsystem möglich
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Flügel- oder Rahmenmontage

Technische Daten zum Produkt

E 250 NT
Maße (B x H x T) Hub + 284 x 40 x 47 mm
Höhe 40 mm
Tiefe 47 mm
Mögliche Hublängen 100 mm, 150 mm, 200 mm, 230 mm, 300 mm, 500 mm, 750 mm, 1000 mm
Öffnungsgeschwindigkeit Lüftung 5 mm/s
Zugkraft (max.) 750 N
Druckkraft (max.) 750 N
Zuhaltekraft (max.) 2000 N
Betriebsspannung 24 V, ± 25 %
Stromaufnahme 1.3 A
Stromaufnahme Lüftung (24 V): 0,9 A; RWA (18 V): 1,0 A, Hub 500: Lüftung (24 V): 1,1 A; RWA (18 V): 1,3 A
Leistungsverbrauch 20 W
Einschaltdauer 30 %
Länge Anschlusskabel zwischen Schloss und Steuerung (max.) 2 m
Sonderlänge Anschlusskabel 5 m, 7.5 m
Kabeldimension 4 x 0.75 mm²
Temperaturbereich -5 °C - 70 °C
Schutzart / Schutzklasse IP65 / III
Syncro-Funktion Nein
Syncro-Funktion Ja
Öffnungsgeschwindigkeit einstellbar (Lüftung) Nein
Zusätzliche Verriegelung erhältlich Ja
Art der Zusatzverriegelung Verriegelungsantrieb
Art der Hubverkürzung Einstellgerät, Werkseinstellung
Endlagenabschaltung ausgefahren elektronisch über internen Weggeber
Endlagenabschaltung eingefahren elektronisch über Weg und Last
Überlastabschaltung Ja
Komplette Öffnung innerhalb 60 s ja, bis 500 mm Hub
NRWG geprüft Ja
NRWG geprüft ja, bis 500 mm Hub
Synchronisierung (max.) 4 Antriebe
Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Ja
Kippfenster AUSWÄRTS Rahmenmontage Ja
Kippfenster AUSWÄRTS Flügelmontage Nein
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster AUSWÄRTS Flügelmontage Nein
Klappfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Flügelmontage Ja
Klappfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster AUSWÄRTS Flügelmontage Nein
Dachfenster AUSWÄRTS Ja
Senkklappfenster AUSWÄRTS Rahmenmontage Nein
Parallelausstellfenster AUSWÄRTS Rahmenmontage Nein
