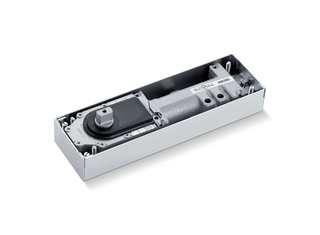

Schließkörper TS 500 NV Grundkörper für Bodentürschließer EN 1-4
- Stufenlos einstellbare Schließkraft EN1-4
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Schließgeschwindigkeit kann individuell angepasst werden
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Alle Funktionen von oben und im eingebauten Zustand einstellbar
Grundkörper für Bodentürschließer EN 1-4
Anwendungsbereiche
- Rechte und linke Anschlag- und Pendeltüren
- Anschlag -und Pendeltüren bis 1100 mm Flügelbreite und 150 kg Gewicht
- Bodenmontage verdeckt liegend
- Verwendung an Feuer- und Rauchschutztüren nicht erlaubt.
Technische Daten zum Produkt
Schließkörper TS 500 NV | |
Einsatz an Anschlag-/Pendeltür | Anschlagtür, Pendeltür |
Öffnungswinkel (max.) | 170 ° |
Schließkraft nach EN 1154 | EN 1 - 4 |
Flügelbreite (max.) | 1100 mm |
Flügelgewicht (max.) | 150 kg |
DIN Richtung | links / rechts |
Normkonformität | EN 1154:1996/A1:2002/AC:2006 |
Länge | 278 mm |
Breite | 82 mm |
Höhe | 42 mm |
Verstellbereich Zementkasten Länge | 10 mm |
Verstellbereich Zementkasten Breite | 10 mm |
Verstellbereich Zementkasten Höhe | 6 mm |
Schließkraft einstellbar | Ja, stufenlos |
Schließgeschwindigkeit einstellbar | Ja |
Endschlag einstellbar | Ja, über Ventil |
Öffnungsdämpfung integriert | mechanisch fix |
Position Schließkraftverstellung | Oben |
Sicherheitsventil gegen Überlast | Ja |
Thermostabilisierte Ventile | Ja |
Schließwirkung ab | 170 ° |
